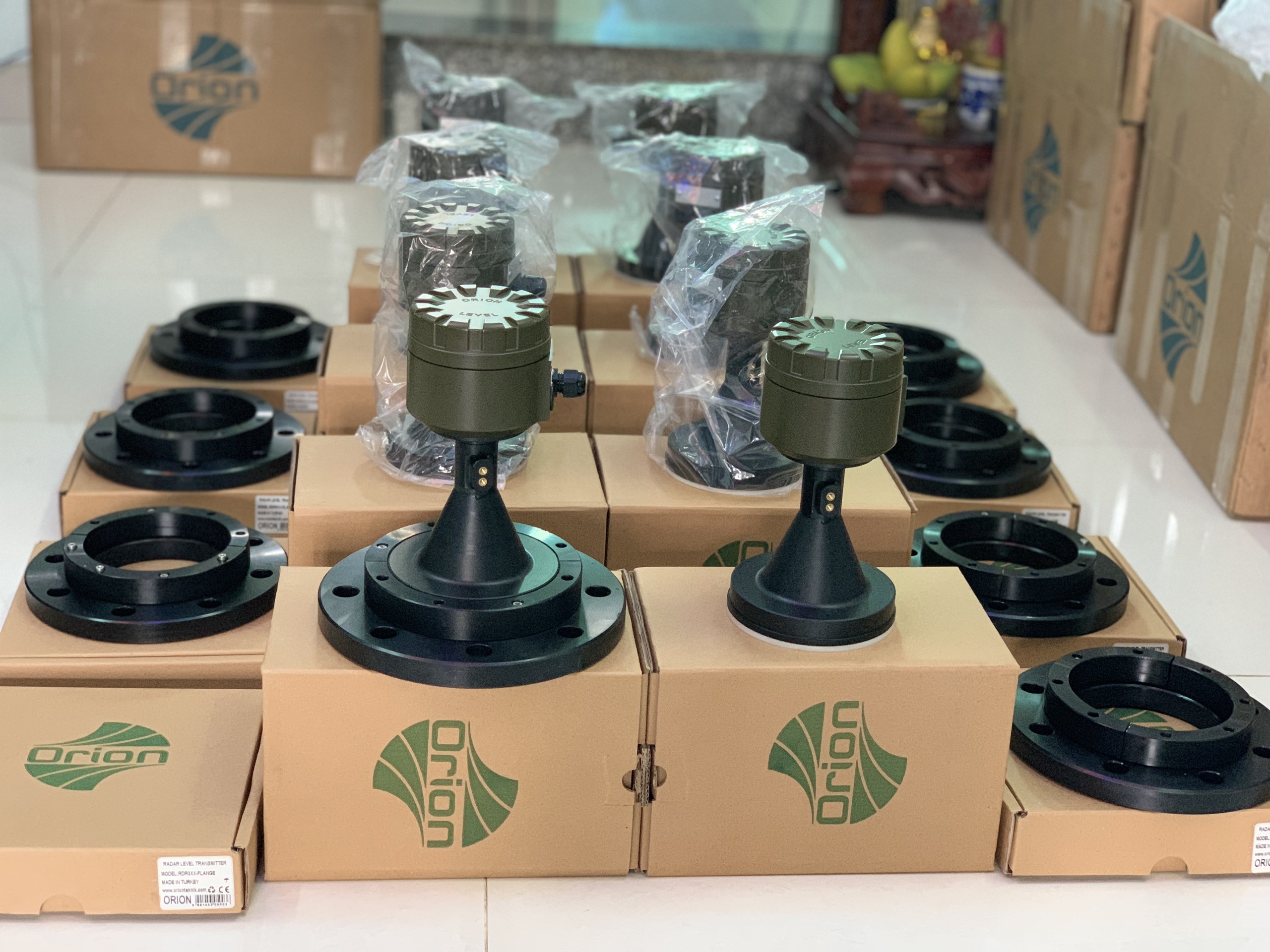

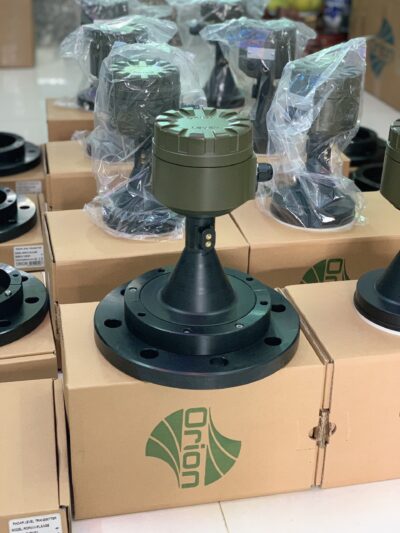

Cảm biến đo mức bằng Radar RDR350

Cảm biến đo mức bằng Radar RDR350. Với mục tiêu đo mức đáp ứng nhiều ứng dụng khó như kháng được nước, kháng bụi mịn, đo được dãy đo lớn, không bị báo ảo khi bụi bám thành lớp, silo có chiều cao lớn, silo có cánh khuấy,… Thiết bị đáp ứng những nhu cầu đó là cảm biến đo mức bằng Radar RDR350. Cảm biến Radar được ứng dụng trong nhiều lĩnh vực khác nhau, hầu như là những ứng dụng khó như đo mức xi măng (vật liệu có nhiều bụi cực mịn), đo mức than, đo mức thức ăn, đo mức nước với dãy đo lên đến 50m,…

Mặc dù có khả năng đo những ứng dụng khó nhưng cảm biến đo mức bằng Radar RDR350 lại đo chính xác và dễ dàng sử dụng. Vì thế dòng cảm biến đo mức bằng Radar RDR350 được nhiều nhà máy tin dùng, được đưa vào sử dụng rộng rãi. Qua bài viết này, mình sẽ giới thiệu cụ thể đến các bạn dòng cảm biến đo mức bằng Radar RDR350, các bạn cùng theo dõi thông tin bên dưới nhé.

Hiện nay, trên thế giới có 2 dòng cảm biến Radar chính là:

• Cảm biến Radar dẫn sóng (có dây)
• Cảm biến Radar phát sóng( không dây)

Vì cảm biến Radar dẫn sóng (có dây) vẫn có một số yếu điểm nên hôm nay, mình sẽ tập trung giới thiệu đến các bạn dòng cảm biến Radar phát sóng( không dây).

Cảm biến Radar hoạt động theo nguyên lý: thu và phát sóng điện từ. Thiết bị sẽ được lắp trên đỉnh của các Silo, bể chứa, bồn chứa, lúc này cảm biến Radar sẽ phát các bước sóng với tần số siêu cao tần. Khi các lớp sóng lan toả chạm vào bề mặt của vật liệu, vật chất sóng sẽ được phản xạ lại, bộ phận xử lý tích hợp trong cảm biến sẽ tiếp nhận thông tin và mã hoá về bộ hiển thị. Cảm biến tính được khoản cách từ thiết bị đến bề mặt sóng khi biết được tốc độ phát sóng và thời gian.

Thông số kỹ thuật Cảm biến đo mức bằng Radar RDR350 hãng ORION – USA sản xuất tại Turkey

Model: RDR350 – 24VDC

• Dãy đo thiết bị lên đến 50m.
• Tần số phát của cảm biến : 24GHZ
• Cảm biến tích hợp 3 ngõ ra:
  • Ngõ ra analog : 4-20mA
  • Ngõ ra tín hiệu modbus : RS485
  • Ngõ ra relay : 2 x relay
• Cảm biến có khả năng đo : Đo theo chiều cao mức, đo theo khoảng cách, đo theo thể tích.
• Tính được thể tích tất cả các loại Tank.
• Nguồn cấp cho cảm biến: 24VDC
• Vật liệu vỏ bảo vệ : Nhôm
• Khả năng chống nước : IP68
• Nhiệt độ làm việc : -20..80 C
• Nhiệt độ môi trường bên ngoài chịu được : -20..60 C
• Áp suất làm việc lớn nhất : 2 Bar
• Độ phân giải đo được là : 1cm
• Góc phát cảm biến 12 x 18 độ
• Kết nối mặt bích DN100, PN16

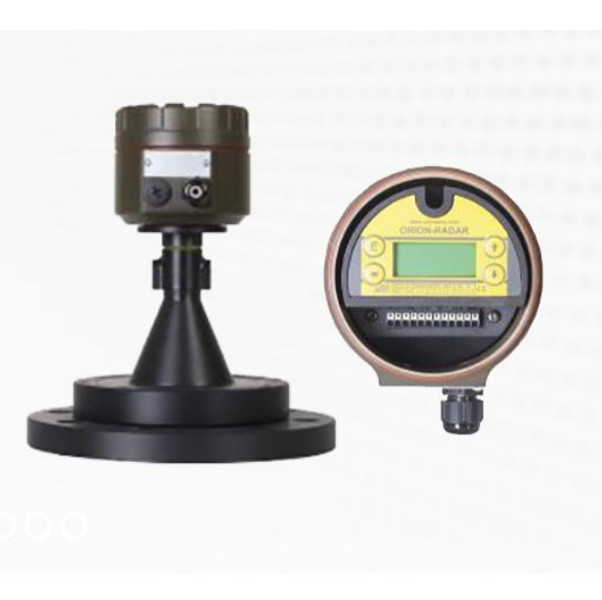

• Cảm biến có màn hình hiển thị giá trị để chúng ta cấu hình và giám sát.
• Thời gian bảo hành : 12 tháng.
• Nước sản xuất : Turkey
• Thương hiệu : Orion – USA

Với dãy đo 20m chúng ta có cảm biến Radar đo mức RDR320– 24VDC với thông số kỹ thuật tương tự như Cảm biến đo mức bằng Radar RDR350

Model: RDR320 – 24VDC

• Dãy đo thiết bị lên đến 20m.
• Tần số phát của cảm biến : 24GHZ
• Cảm biến tích hợp 3 ngõ ra:
  • Ngõ ra analog : 4-20mA
  • Ngõ ra tín hiệu modbus : RS485
  • Ngõ ra relay : 2 x relay
• Cảm biến có khả năng đo : Đo theo chiều cao mức, đo theo khoảng cách, đo theo thể tích.
• Tính được thể tích tất cả các loại Tank.
• Nguồn cấp cho cảm biến: 24VDC
• Vật liệu vỏ bảo vệ : Nhôm
• Khả năng chống nước : IP68
• Nhiệt độ làm việc : -20..80 C
• Nhiệt độ môi trường bên ngoài chịu được : -20..60 C
• Áp suất làm việc lớn nhất : 2 Bar
• Độ phân giải đo được là : 1cm
• Góc phát cảm biến 12 x 18 độ
• Kết nối mặt bích DN100, PN16
• Cảm biến có màn hình hiển thị giá trị để chúng ta cấu hình và giám sát.
• Thời gian bảo hành : 12 tháng.
• Nước sản xuất : Turkey
• Thương hiệu : Orion – USA

Một số bạn liên hệ với bên minh thắc mắc về cách cài đặt cảm biến Radar, nên thông qua bài viết này, minh có liệt kê các cách cài đặt menu thiết bị, các bạn có thể tham khảo cũng như có thể liên hệ với mình để bên mình hướng dẫn các bạn cài đặt.

Các mục cài đặt Cảm biến đo mức bằng Radar RDR350 – RDR320

 1. Mục Decimals

Với mục menu này, chúng ta sử dụng các phím mũi tên và nhấn phím E. Nhập giá trị của phần thập phân của giá trị được đo bằng cách sử dụng các phím mũi tên lên và mũi tên xuống. Giá trị này là một giá trị từ 0 đến 3. Phần sau dấu chấm xác định phần thập phân. Có thể chọn giá trị DECIMALS cho cm và inch tối đa là 1. Nếu “VOLUME L” được chọn từ menu Loại, DECIMALS có thể được chọn tối đa là 1.

 2. Mục Type

Đi tới menu này bằng cách sử dụng các phím mũi tên và nhấn phím E. Thay đổi hình dạng và đơn vị đo lường với một trong các tùy chọn LEVEL, VOLUME hoặc DIST ANCE bằng cách sử dụng các phím mũi tên lên và xuống. Một trong các đơn vị như mét,centimet, inch, feet có thể được chọn cho Khoảng cách ( Distance) . Một trong những đơn vị như vậy như mét, cm, inch, feet có thể được chọn cho Đo Mức ( Level ). Nó có thể đượcđược chọn là mét khối, lít, US Gallon cho đo thể tích ( Volume )

3. Mục TPS

Chuyển đến menu này bằng cách sử dụng các phím mũi tên, sau đó nhấn phím E. Nhập tần số tín hiệu mỗi giây được gửi đo bằng cách sử dụng các phím mũi tên. Giá trị này nằm trong khoảng từ 1 đến 8. Đây là một cách chính xác để nhập một giá trị theo khoảng cách đo được. (Ví dụ: 1 phép đo cho 12 m và 4 phép đo cho 5 m, v.v.)

4. Mục Span 4 và Span 20mA

Chuyển đến menu này bằng cách sử dụng các phím mũi tên và nhấn phím E. Nhập giá trị đo đầu và cuối cho 4 mA và 20 mA ở đầu ra analog bằng cách sử dụng các phím mũi tên lên và xuống. Ví dụ: nếu bạn muốn đặt 40 cm là 4mA và 400 cm là 20mA đối với LEVEL CM, đầu ra tương tự của bạn sẽ được điều chỉnh thành 4-20 mA trong khoảng 40 cm đến 400 cm.

Ngoài chức năng đo mức thì cảm biến radar còn tính được thể tích thông qua các công thức được tích hợp sẵn trong cảm biến. Cảm biến tính được thể tích các bể chứa thông dụng như : bể hình trụ đứng, bể hình trụ nằm, bể hình tròn, bể hình vuông hoặc chữ nhật.

5. Mục bộ Fillter

Chuyển đến menu này bằng cách sử dụng các phím mũi tên và nhấn phím E. Bạn có thể thay đổi số lượng phép đo được thêm vào liên tiếp sau đó chia thành số đo bằng cách sử dụng các phím mũi tên lên của quảng cáo. Tối đa 16 phép đo có thể được lấy thành giá trị trung bình. Ví dụ: nếu một hệ thống thực hiện một phép đo mỗi giây thì được chọn làm điểm trung bình của bốn người, điểm số đo chính xác được hiển thị trên màn hình và trong kết quả đầu ra là một đo mỗi 4 giây.

 6. Mục Zero OFF

Chuyển đến menu này bằng cách sử dụng các phím mũi tên và nhấn phím E, nhập giá trị bằng cách sử dụng các phím mũi tên lên và xuống. Nó chỉ ra độ lệch của khoảng cách đo được. Giá trị nhập ở đây được trừ cho khoảng cách đo được và giá trị Chính Khoảng cách trở nên được tính toán.
• Zero OFF là menu hiển thị nếu Khoảng cách được chọn từ menu Type.

Khoảng cách ( main ) = Khoảng cách- Zero Offset

7. Mục Zero Level

Chuyển đến menu này bằng cách sử dụng các phím mũi tên và nhấn phím E, nhập cấp độ sẽ được đo bằng cách sử dụng các phím mũi tên xuống và lên. (Ví dụ, độ sâu của bể là 800 cm) Mức 0 là khoảng cách từ cuối cảm biến đến cơ sở đo lường. Lượng chất lỏng cần đo bằng hiệu độ sâu (mức không) và khoảng cách từ cuối cảm biến đến chất lỏng bề mặt.

Mức chính = Mức không – Khoảng cách
• Zero Level là menu hiển thị nếu LEVEL được chọn từ menu Type.

Vừa rồi mình vừa giới thiệu đến các bạn hai Model cảm biến đo mức bằng Radar RDR350 và RDR320 của hãng ORION – USA, thiết bị được nhập khẩu và phân phối bởi Công Ty TNHH Công Nghệ Đo Lường BFF.
